DALLAGE


Bureau d’Études Expert en Sol Industriel

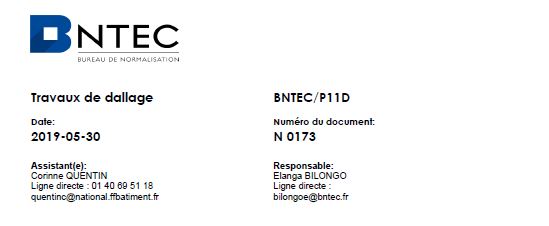

En tant que membre actif de la commission de normalisation du NF DTU 13.3, AMOCER IDF possède une expertise reconnue dans la conception, l’étude et l’analyse de vos dallages industriels. Nous accompagnons les maîtres d’ouvrage et maîtres d’œuvre pour garantir la durabilité et la performance des sols soumis à de fortes contraintes.

Nos Domaines d’Intervention :

  • AMO et Maîtrise d’œuvre : Accompagnement de A à Z sur la conception et le dimensionnement de vos dallages.
  • BET Dalllge : Esquisse , APD , EXE on vous accompagne à toutes les étapes de vos projets
  • Expertise et Rétro-ingénierie : Diagnostic de dallages existants ou endommagés, et analyse des charges admissibles pour vos futurs aménagements.
  • Projets complexes & Automatisation : Dimensionnement pour équipements automatisés (transtockeurs, robots AGV) en stricte conformité avec les référentiels exigeants (FEM 9.832, TR34, NF EN 15620, norme rack 15512).
  • Optimisation technico-économique : Calcul des dallages couplé au renforcement de sols (inclusions rigides selon les règles ASIRI) pour optimiser vos budgets

Ils nous font confiance :

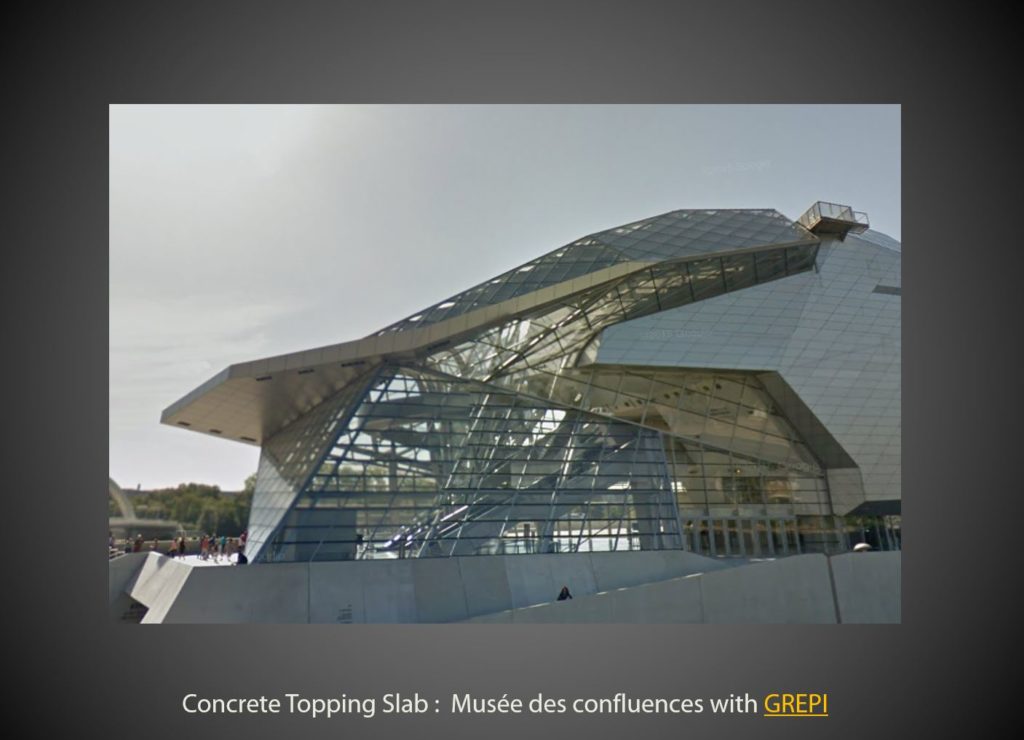

Nous intervenons sur des plateformes logistiques, des usines , stockage de grande hauteur , pour le compte d’acteurs majeurs (GSE, EIFFAGE , GTM ; IDEC, Amazon, Bouygues, Airbus, Safran , ) et sur des projets atypiques tels que le Musée des confluences

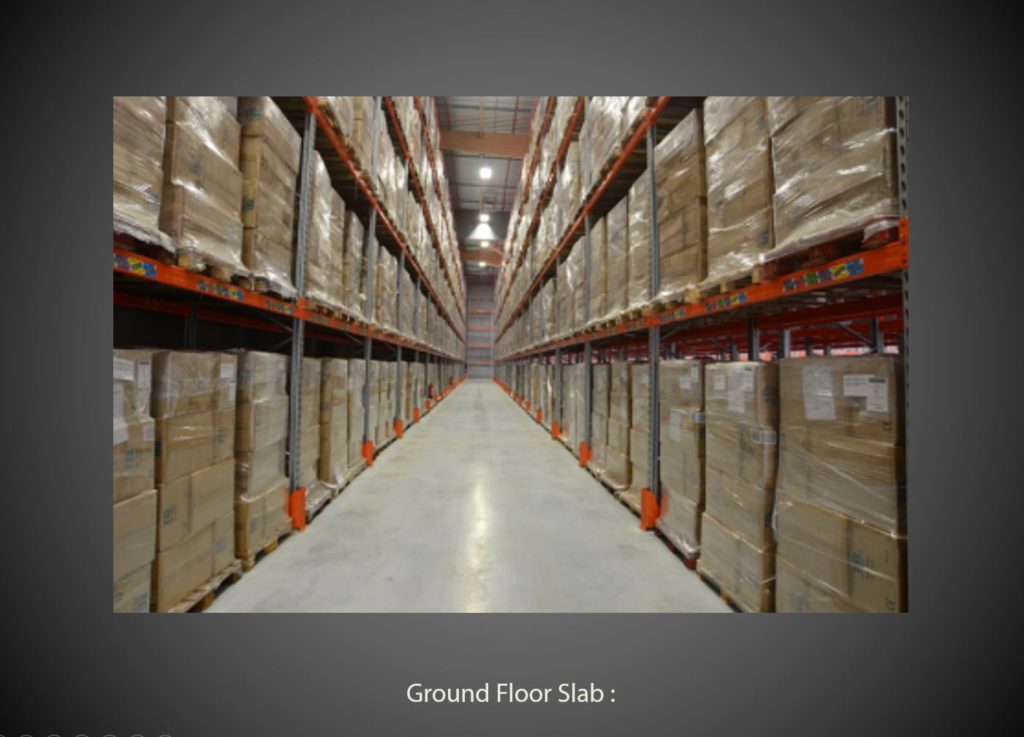

AMOCER IDF intervient en AMO, Conception , Etudes sur de nombreuses plateforme logistique ( GSE , IDEC , AMAZON , EPRUS , SEMMARIS , NOVELIGE ….)

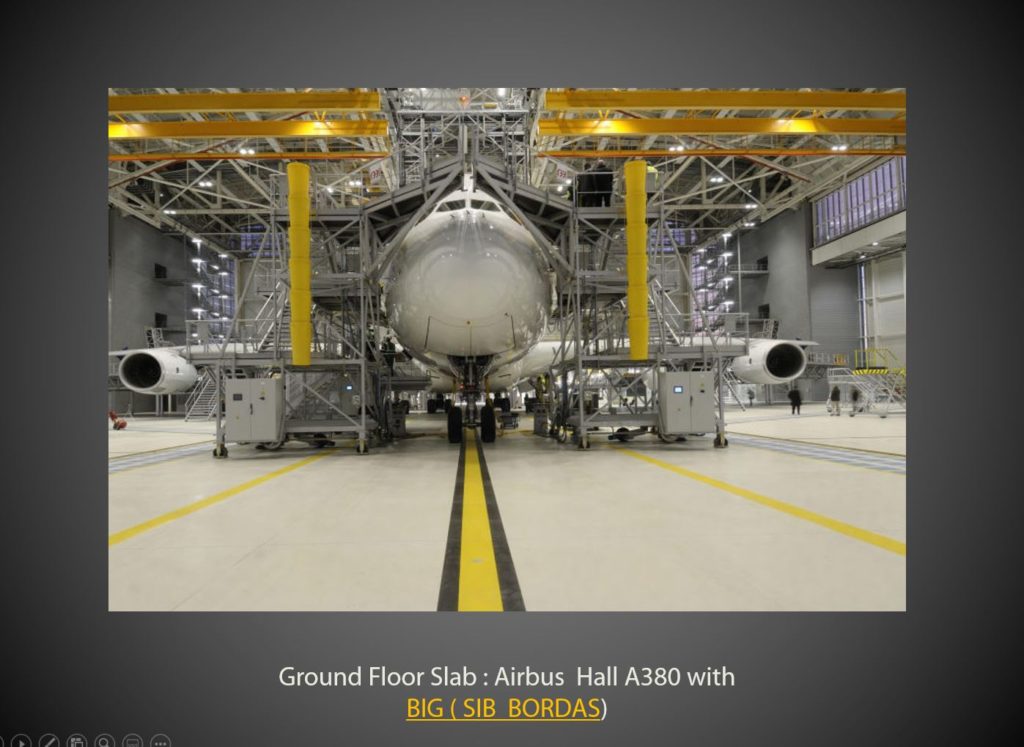

AMOCER IDF est intervenu sur la contruction des différents halls Airbus avec son client BIG Sib Bordas

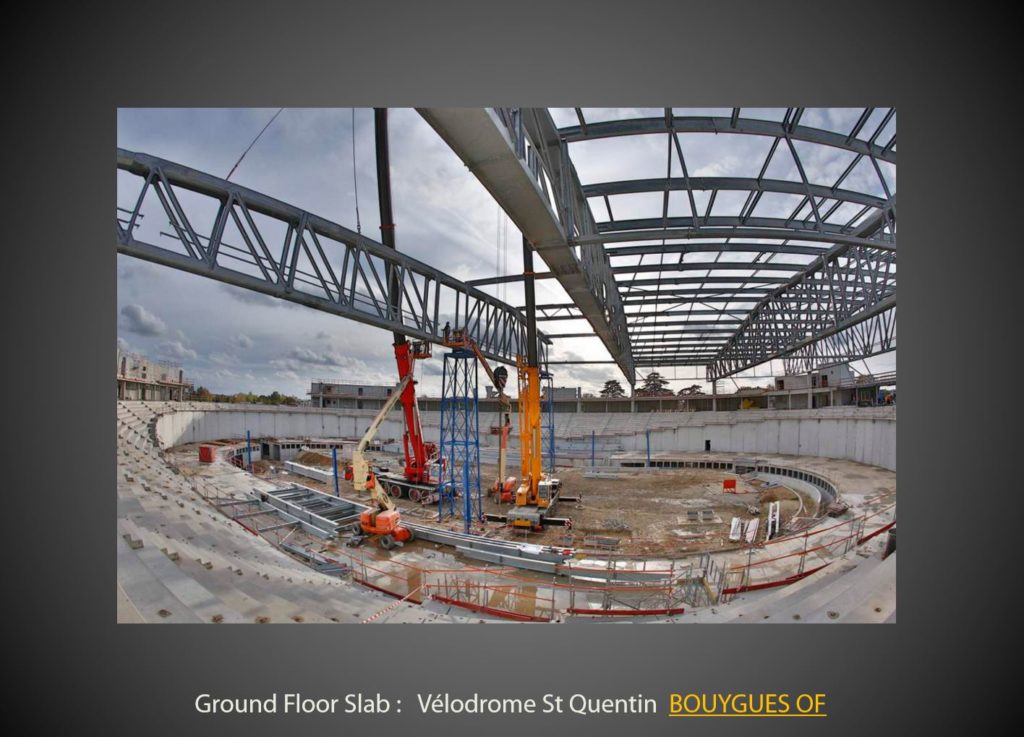

AMOCER IDF peut intervenir sur des opérations plus spécifiques comme le Velodrome de St Quentin en Yvelines, Patinoire, etc..
.
MOCER IDF est intervenue sur des complexes bac collaborant , isolation thermique et acoustique , chapes avec chargement spécifiques en dehors du DTU chape

Formations

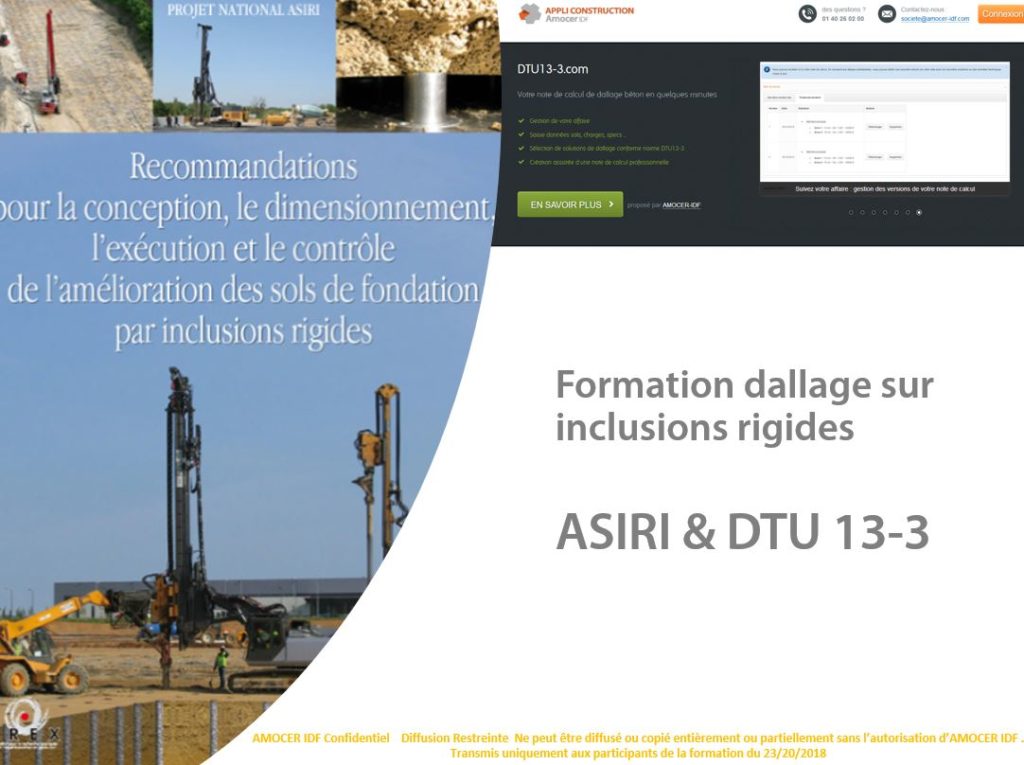

Transmettez notre expertise à vos équipes ! Nous animons des sessions de formation intra et extra-entreprises sur la conception et le calcul des sols industriels., et sur les regles ASIRI

Pour tous renseignements sur nos sessions techniques, contactez nous par courriel

AMOCER IDF peut réaliser des formations intra ou extra entreprise sur la conception et le calcul des sols industriels

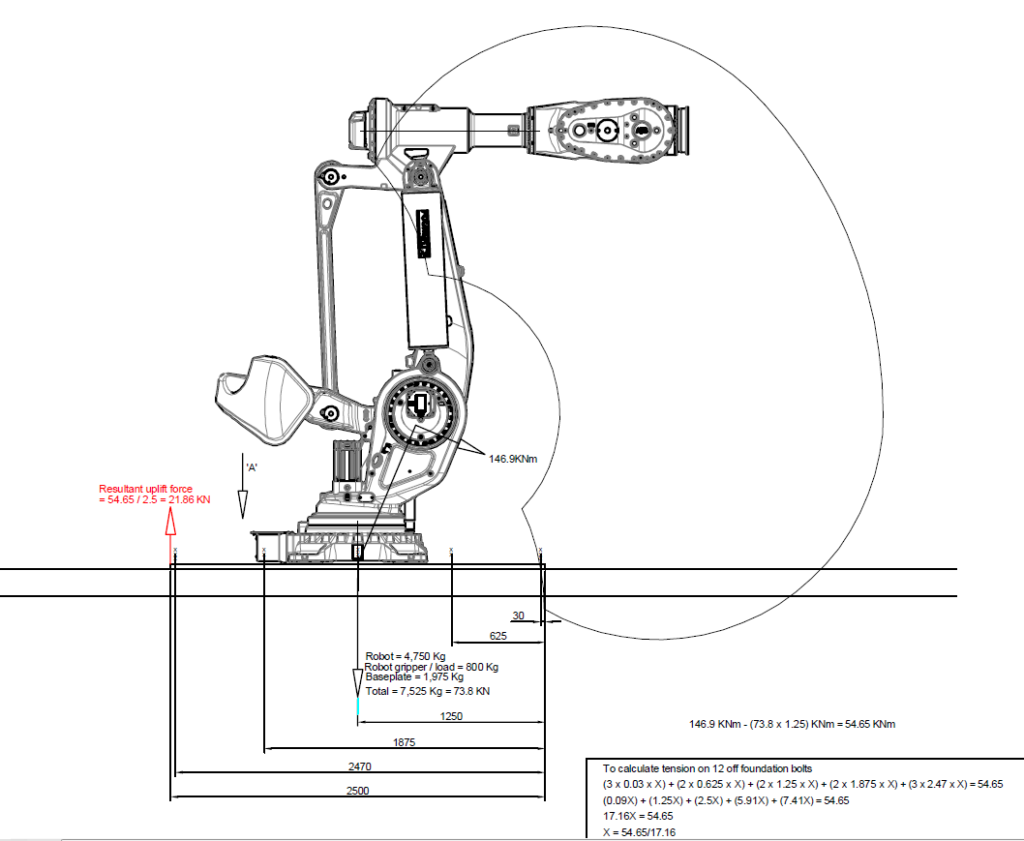

AMOCER IDF vous accompagne dans l'automatisation de vos entrepôt en analysant la faisabilité de la mise en pace de vos robots
AMOCER IDF vous accompagne dans l’automatisation de vos entrepôt en analysant la faisabilité de la mise en place de vos robots

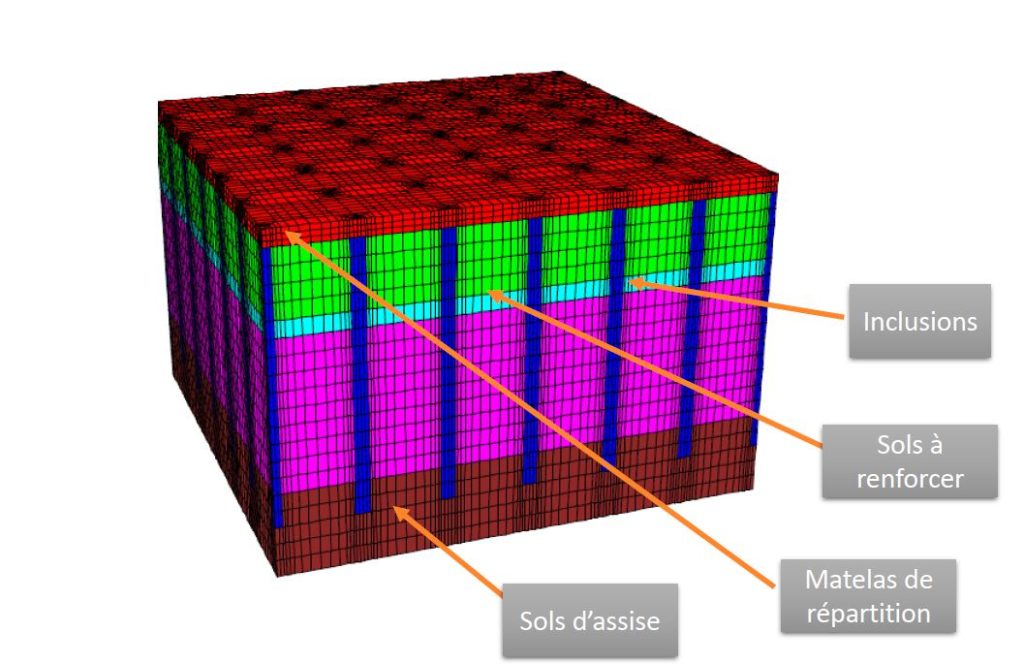

AMOCER IDF grâce à son expertise et ses outils internes permet d’optimiser le cout ( dallage – renforcement de sol ) en prenant les moments complémentaires induits par les renforcement de sol de type inclusions rigide suivant les règles ASIRI

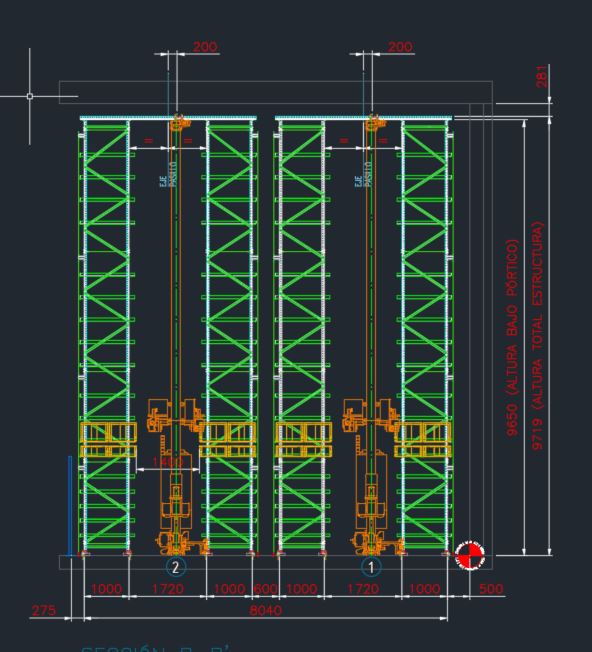

Dimensionnement équipement automatique de type Transtockeur suivant FEM 9.832


Les critères de conception d’un dallage

Tout projet de dallage pérenne commence par une connaissance géotechnique du terrain. Une étude G2 Pro est nécessaire .

Il ne suffit pas de lire uniquement le tableau des modules d’un rapport de sol. Un rapport doit se lire attentivement.Quelques points de vigilence, liste non exhaustive.

  • Type de Mission : Le DTU 13.3 demande à minima une mission G2Pro avec les aléas , les charges du projet, l’altimétrie du projet, et les préconisations pour les niveeaux bas.
  • Charges : A vérifier que les charges projet ont été transmises au geotechnicien. Concordance entre les charges de votre CCTP!
  • Altimétrie : A vérifier que le niveau du batiment est bien pris en compte. Il peut avoir des remblais de surélévation, ou des décaissement non pris en compte.
  • Aléa Cavité Fonti : A vérifier s’il y a des risques de Fonti pour les fondations, dallage. Si préconisation Fonti pour les fondations mais pas pour les dallages, se renseigner si nécessité de prise en compte de Fonti pour les dallages. Une prise en compte de Fonti nécessite un dallage Armé avec des vérifications complémentaires en dehors du DTU 13.3.
  • Aléa Retrait : A vérifier si des préconisations sont données pour les dallages afin de s’affranchir des risques.
  • Aléa Remmontée de nappe : Attention aux risque de remontée de nappe pour les niveaux entérrés : risque de sous pression sous dallage .
  • Aléa Seisme : Rappel : Pas de reprise d’effort sismique dans le dallage ( tirants ou autres) .
  • Lithologie :.Regarder les difféntes couches de sol : Nature, Type d’essais ( Pressio , Pénétro ), Hétérogéneité du profil géotechnique dans l’emprise du batiment, Couche de sol impropre à la destination d’un dallage ( remblais évolutifs) , .
  • Préconisation Niveaux Bas : A vérifier que la solution dallage est validée par le géotechnicien sans ambiguité .
  • Profil géotechnique : A vérifier que le profil est en concordance avec le niveau du dallage ,les coupes peuvent être données par rapport au niveau du TN. A vérifier cohérence des valeurs Es par rapport aux essais.
  • Tassement : A vérifier que le géotechnicien a donné les informations sur les tassements en fonction des chages réelles du projet.
  • Renforcement de sols: Des préconisations de renforcement de sol ont été faites. Quel type de renforcement de sol : pré chargement , colonnes ballastées , inclusions rigides .

Un CCTP dallage ne résume pas à une CUR.

On rappelle que l’annexe B du DTU13.3 reste normative.

  • Rack:. Type 400 allée large , allée étroite, accumulation
  • Chariot : Charge à la roue , pression , trafic Classique, Tri directionnel , Filoguidage
  • Stockage automatisé : Transtockeur , Shuttle , ….
  • Machines : Poids, Tolérances , Vibration , Planéité ,Moyen de mise en oeuvre ..
  • Plateforme de stockage :
  • Camion :
  • Colonnes de levage, Potence: ..

Bien se renseigner sur la destination de l’ouvrage, demander des informations complémentaires par rapport au CCTP Dallage doit être un réflexe systématique

Finalement la conception d’un dallage n’est pas si simple que ca

  • Type de dallage : BA , NA , BF , joint sans joint
  • Type de revêtement : Résine, Durcisseur , Classement IPRU, ….
  • Environnement : Intérieur , Extérieur , gradient thermique
  • Matériaux : Béton classique , Béton bas carbone , béton fibré
  • Critère de planéité : TR34 , FEM , DTU
  • Critère de déformation : DTU , FEM , Dalle quasi rigide
  • Renforcement de sol : Règles ASIRI : moments complémentaires Ma , Mb , Mc
  • Critères économiques et environnementaux Bilan carbone

C’est pour cela qu’il faut s’appuyer sur notre expertise
